| 用于母线连接件上的BalContactTM 螺旋 / 弹簧触头 |
· |
多点接触保证了高电流的承载能力; |
· |
独特的构造使弹簧能够适用于小尺寸的径向和轴向的空间要求; |
· |
经过控制的嵌入力和移除力实现了简单的安装及拆卸; |
· |
压缩变形的高电阻实现了免维护和长久的使用周期; |
· |
螺旋线圈设计允许在接合面上出现较大的公差, 降低了生产成本; |
· |
在冲击, 震动及恶劣环境下, 弹簧仍旧能够保持其良好的性能; |
|
 |
简要说明 |
|

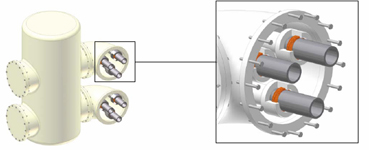

气体绝缘开关(GIS)的原则是将所有的通电部件完全封闭在一个金属封装件内,从而使其与外界环境隔绝.压缩的SF6气体,具有良好的绝缘特性,因此被作为封装件和通电部件之间的绝缘介质.GIS设备的一个主要目标就是它的紧凑性.GIS同时还应能够提供安全及运行可靠性.BalSeal弹簧能够提供所有的这些特点,并且,它是连接/断开母线系统的最佳接触环. |
|
 操作数据: |
|
|
连接应力: |
|
< 300 N |
| |
|
|
2500 – 4000 A |
|
电流脉冲: |
|
25-50 kA (3 秒 ) |
|
接触电阻: |
|
R < 0.01m Ω |
|
服务: |
|
静态 |
|
插头直径: |
|
80 mm |
|
连接材料: |
|
铜合金 镀银 |
|
弹簧选择: |
|
108 MB |
|
弹簧材料: |
|
铜合金 镀银 |
|
| |
|
|
|
